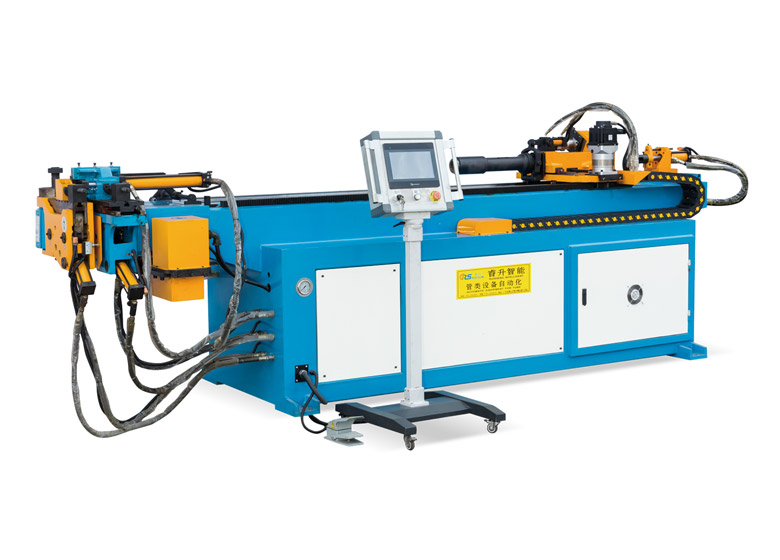

    單層彎管機 SB-38CNC-3A-1S








      •







      •







    服務熱線：

    133-8028-8977

















    詳細描述




    機械特點：

1、彎管采用伺服電機驅動，彎曲角度精度高，具有補償值。

2、轉角及送料為伺服電機驅動，效率高，轉角角度及送料精確。

3、特別適用于空間角度多且精度要求高的管件加工。如:汽車油管、空調管、摩托車自行等車架的生產制作。








		設備參數：











    機型
    單位
    SB-18CNC
    SB-25CNC
    SB-38CNC
    SB-50CNC
    SB-63CNC
    SB-75CNC
    SB-89CNC




    最大彎曲管徑X厚壁
    mm
    φ19.1×1.2
    φ25.1×1.5
    φ39.1×2
    φ51.1×3
    φ65.1×4
    φ76.1×4
    φ90.1×6




    最大彎曲半徑
    mm
    R120
    R160
    R180
    R250
    R250
    R300
    R300




    最大彎曲角度
    °
    190
    190
    190
    190
    190
    190
    190




    最大送料長度
    mm
    1800
    2000
    2200
    2500
    3000
    3000
    3000




    送料方式
    -
    直送或夾送
    直送或夾送
    直送或夾送
    直送或夾送
    直送或夾送
    直送或夾送
    直送或夾送




    彎管速度
    °/s
    Max.180
    Max.150
    Max.150
    Max.85
    Max.85
    Max.40
    Max.30




    轉管速度
    °/s
    Max 200
    Max 200
    Max 200
    Max 200
    Max 200
    Max 160
    Max 160




    送料速度
    mm/s
    Max.1000
    Max.1000
    Max.1000
    Max.1000
    Max.1000
    Max.800
    Max.800




    彎管精度
    °
    ±0.1
    ±0.1
    ±0.1
    ±0.1
    ±0.1
    ±0.1
    ±0.1




    轉管精度
    °
    ±0.1
    ±0.1
    ±0.1
    ±0.1
    ±0.1
    ±0.1
    ±0.1




    送料精度
    mm
    ±0.1
    ±0.1
    ±0.1
    ±0.1
    ±0.1
    ±0.1
    ±0.1




    資料輸入方式
    -
    坐標（X/Y/Z）




    彎管方式

    伺服彎管1kw
    伺服彎管2kw
    伺服彎管3kw
    伺服彎管4.4kw
    伺服彎管7kw
    伺服彎管11kw
    伺服彎管15kw




    轉管伺服電機功率
    kw
    0.2
    0.4
    0.75
    0.75
    0.75
    1
    1.5




    送料伺服電機功率
    kw
    0.4
    0.75
    1
    1.5
    1.5
    1.5
    2




    管件允許彎頭數
    個
    32個彎




    可儲存零件數
    組
    2000
    2000
    2000
    2000
    2000
    2000
    1000（PLC）




    油壓電機功率
    kw
    2.2
    4
    4
    5.5
    5.5
    7.5
    11




    系統最大壓力（可調）
    Mpa
    10
    12
    12
    12
    12
    12
    14




    機器重量
    kg
    1200
    1300
    1500
    2500
    3000
    4500
    5500
