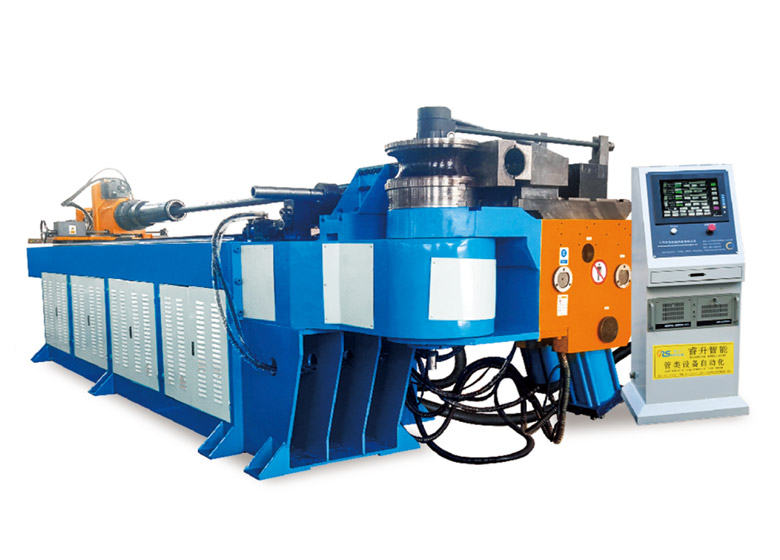

    CNC數控彎管機SB-130CNC-2A-1S








      •







      •







    服務熱線：

    133-8028-8977

















    詳細描述




    機械特點：

1、全自動彎管機可對復雜三維管件進行左右彎制。

2、工業計算機系統具備3D干涉檢查功能。

3、通過5-13軸伺服電機精確控制。

4、可連接機器人和三維測量儀等。

5、可實現1-4層模具左彎和右彎功能。

6、可直接用輸入管件數據生成3D立體圖，并能模擬管件成型過程，預視管件成形圖形。

7、可實現大半徑或螺旋狀品彎曲、帶推彎功能。

8、有完善的機器故障報警功能,并在屏幕.上顯示報警信息,便于操作者直找排除故障。










		設備參數：











    機型
    單位
    SB-114NC
    SB-130NC
    SB-168NC
    SB-219NC
    SB-273NC
    SB-325NC




    最大彎曲管徑X厚壁
    mm
    φ114×8
    φ130×8
    φ168×14
    φ219×16
    φ273×20
    φ325×30




    最大彎曲半徑
    mm
    R520
    R520
    R750
    R800
    R1000
    R1200




    最小彎曲半徑
    mm
    R≥1.5D
    R≥1.5D
    R≥1.5D
    R≥1.5D
    R≥1.5D
    R≥1.5D




    最大彎曲角度
    °
    190
    190
    190
    190
    190
    190




    標準穿芯長度
    mm
    4500
    4500
    5000
    6000
    7000
    8000




    控制系統

    微電腦控制
    微電腦控制
    微電腦控制
    微電腦控制
    微電腦控制
    微電腦控制




    管件允許彎頭數
    件
    16
    16
    16
    16
    16
    16




    可儲存零件數
    組
    16×16
    16×16
    16×16
    16×16
    16×16
    16×16




    油壓電機功率
    kw
    22
    22
    22
    30
    35
    40




    系統最大壓力
    Mpa
    14
    14
    14
    16
    16
    16




    液壓系統控制

    電磁閥
    電磁閥
    電磁閥
    電磁閥
    電磁閥
    電磁閥




    郵箱容積
    L
    350
    400
    650
    800
    1000
    1200




    機床外形尺寸
    mm
    5700×1300×1600
    5700×1600×1380
    7100×1800×1500
    8800×2450×1980
    9000×2500×2000
    10000×2800×2500




    機器重量
    kg
    7000
    8000
    12000
    20000
    22000
    36000
